模具温控管接头拆除插座部后，模具表面不会有凸起部分。
金属 镀镍黄铜
密封 橡胶HNBR
形状与价格
插头/插座套件（4种形状）

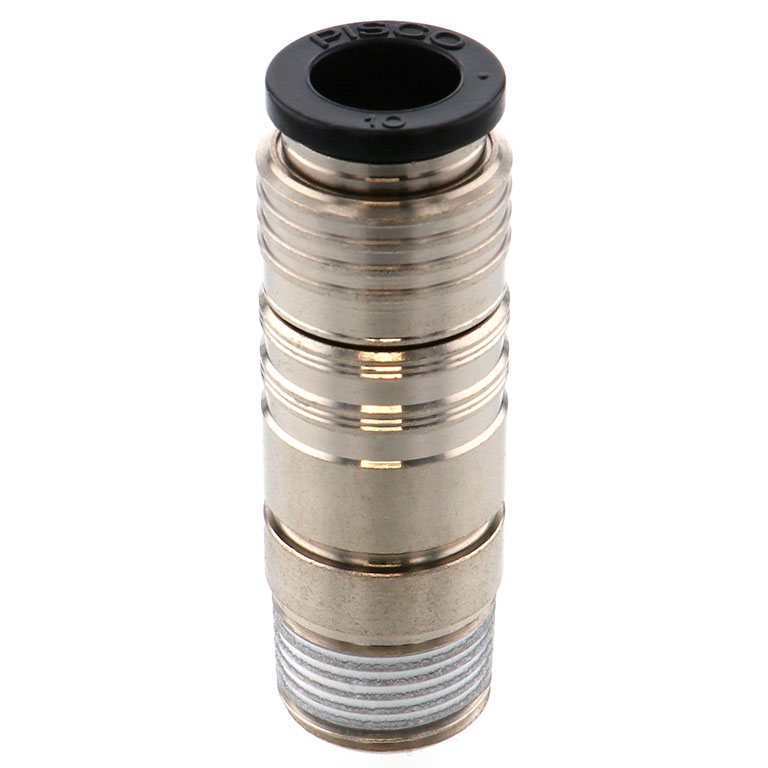

| AKC 带快速接头直通
|

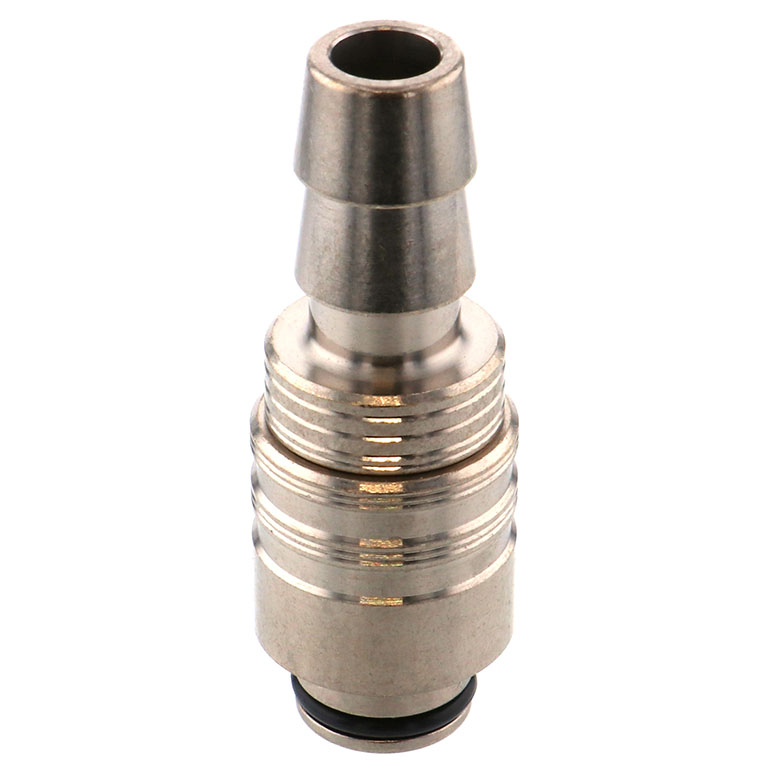

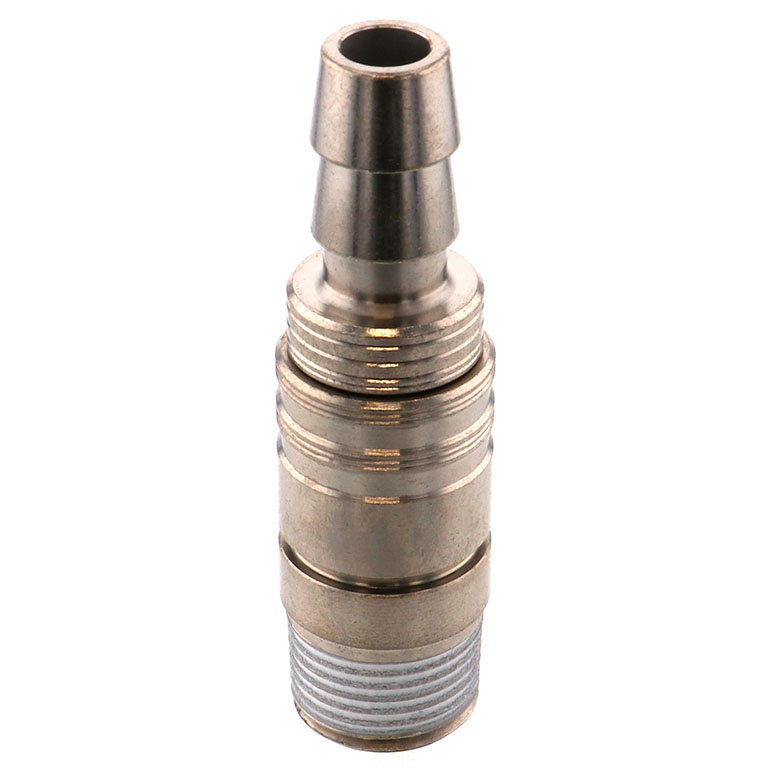

AKC 管用直通
|

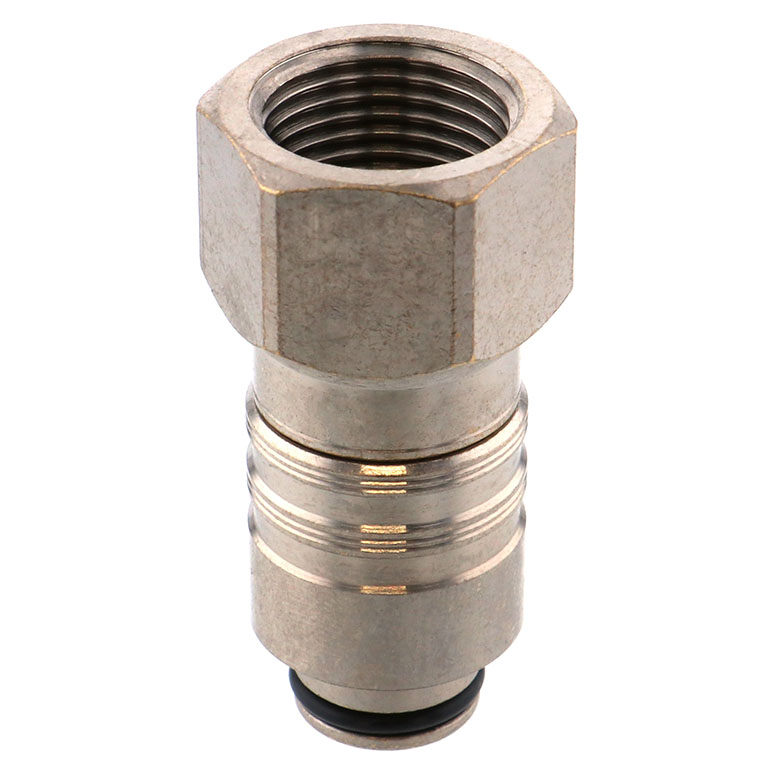

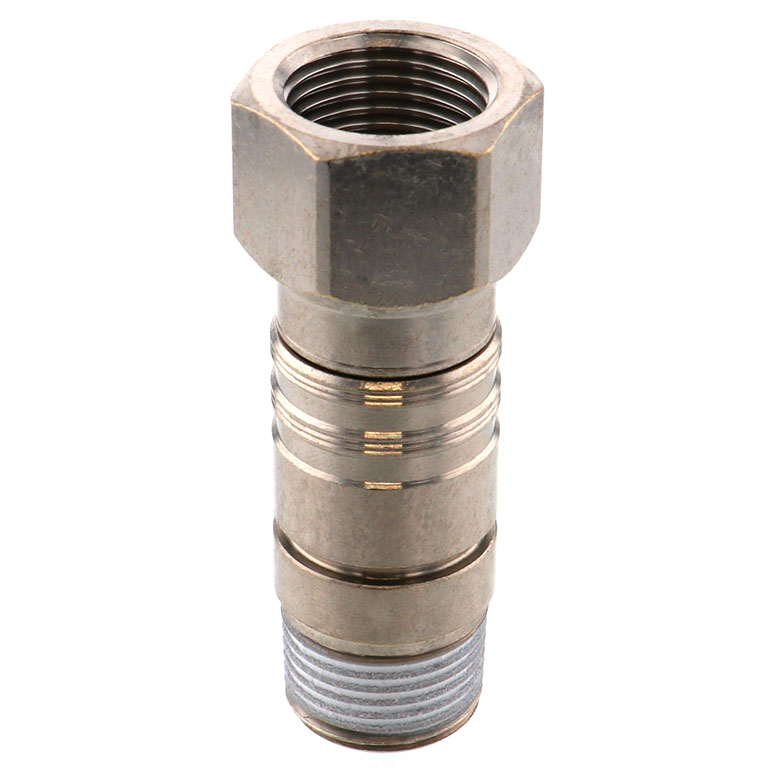

AKC 内螺纹直通
|

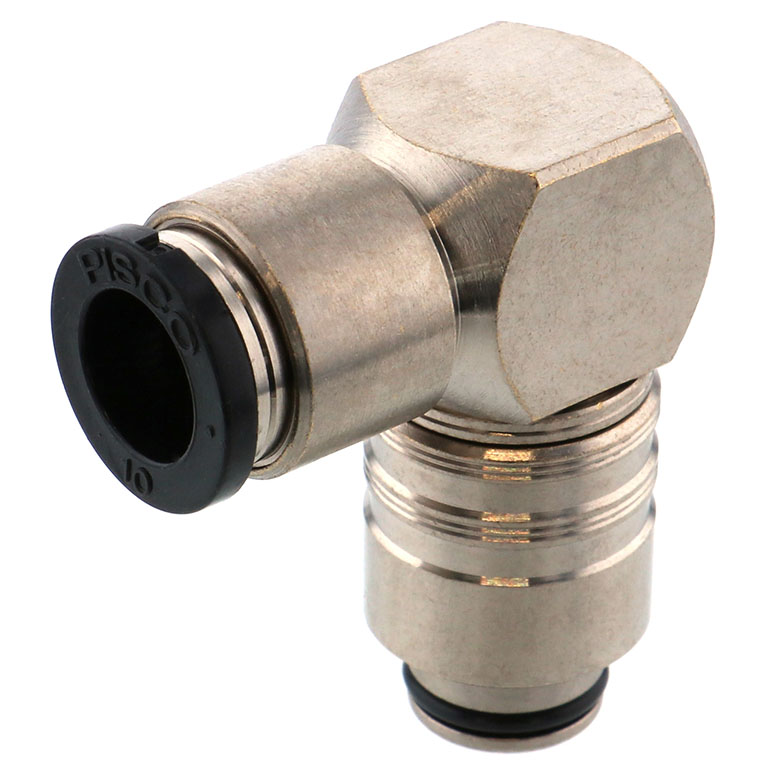

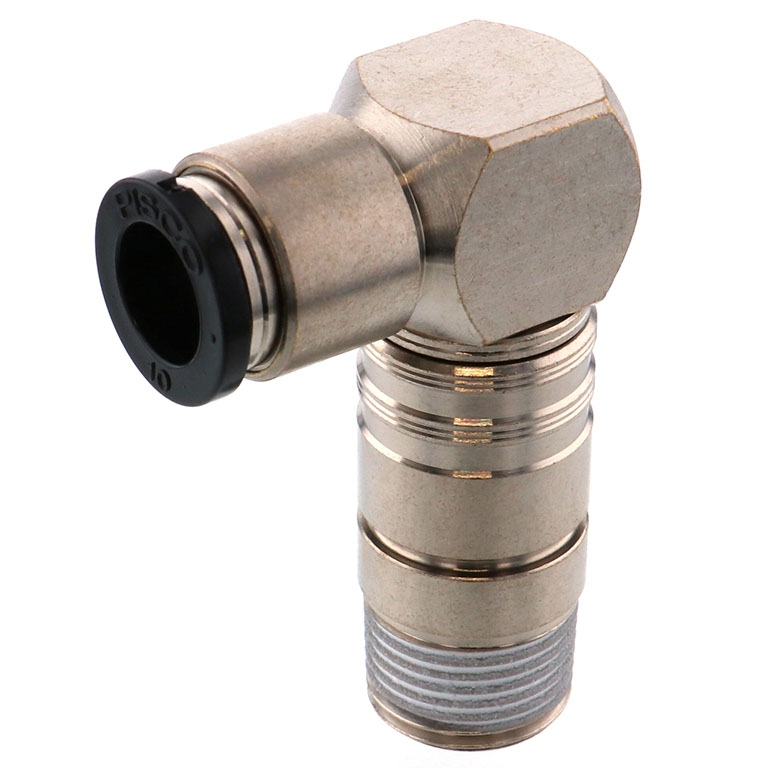

AKL快速接头弯头
| 插座单体（4种形状）
|

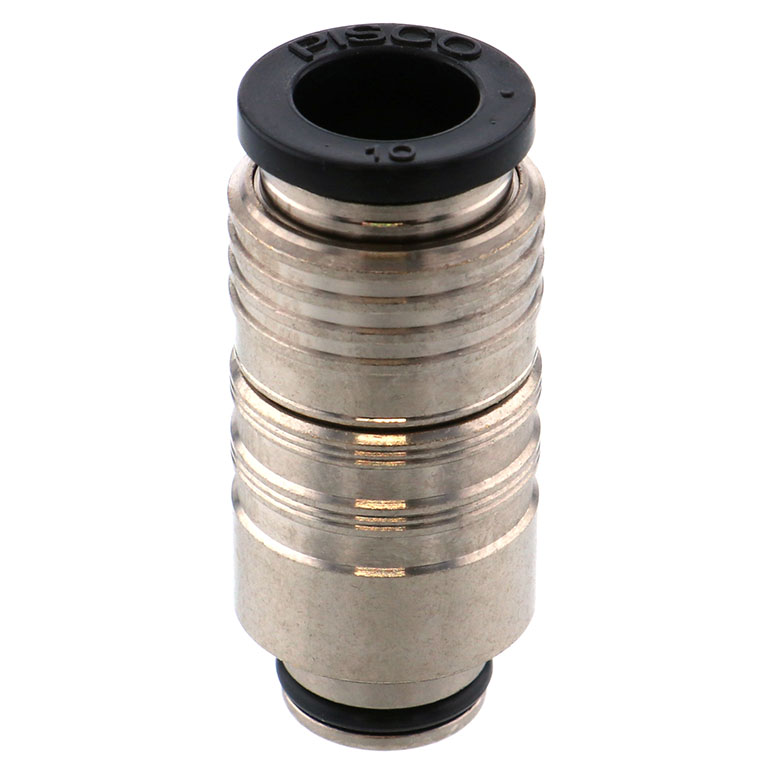

AKC带快速接头直通
|
AKC管用直通
|

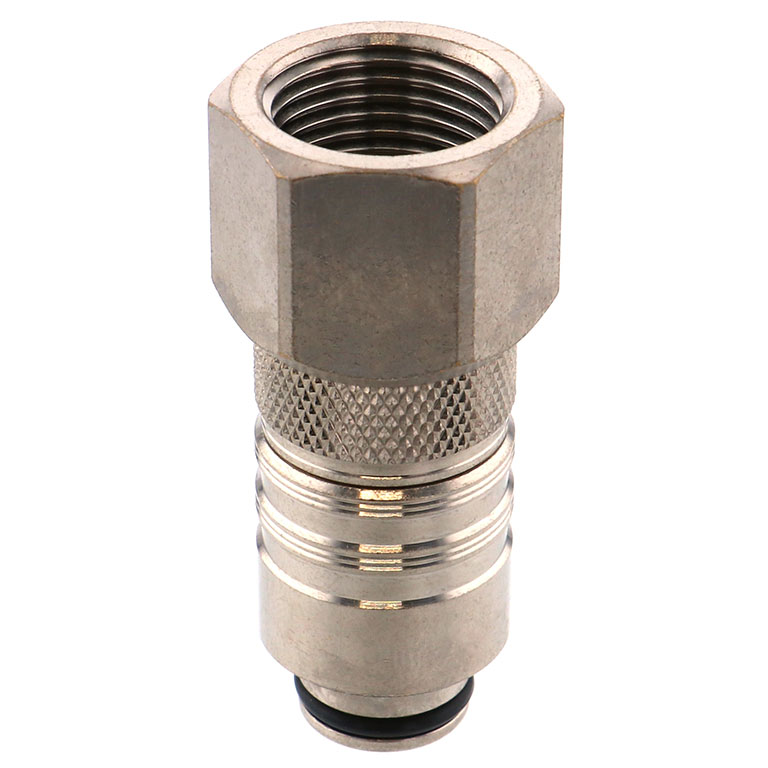

AKC内螺纹直通
|
AKL快速接头弯头
|
螺纹适配接头

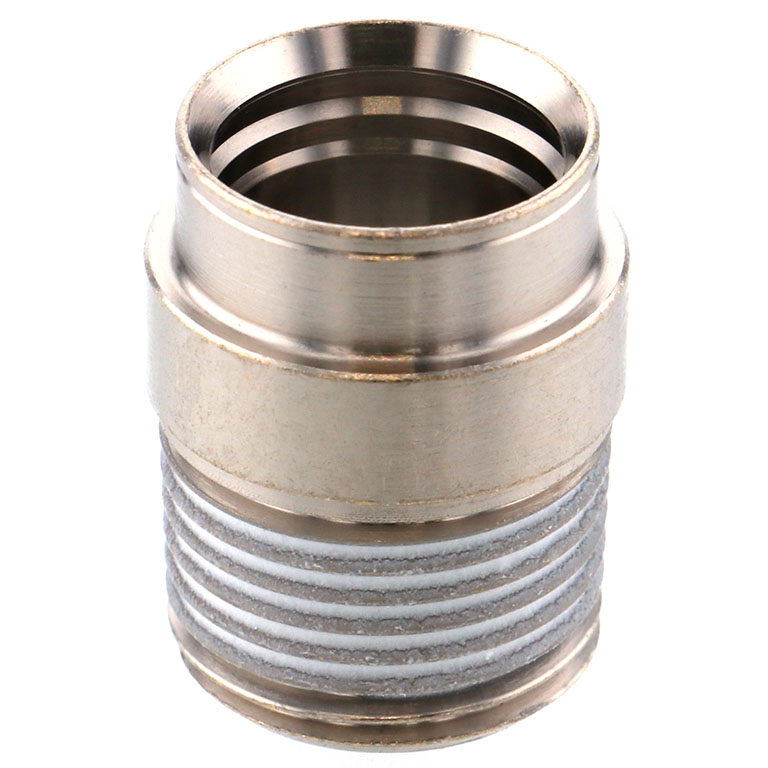

| AK 螺纹适配接头
|
AK 止回阀内置 螺纹适配接头
| 止回阀内置 插头/插座套件/插头单体

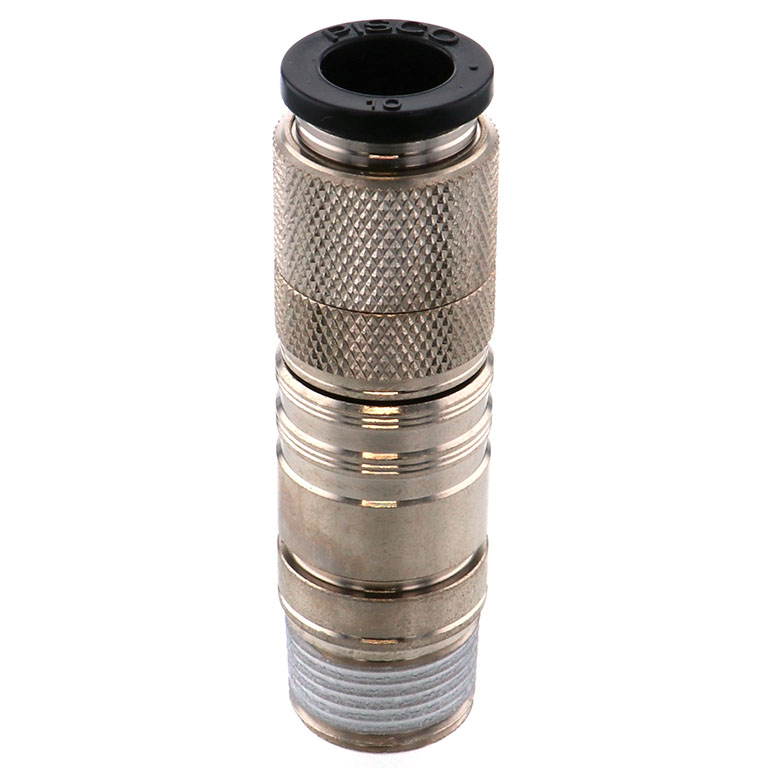

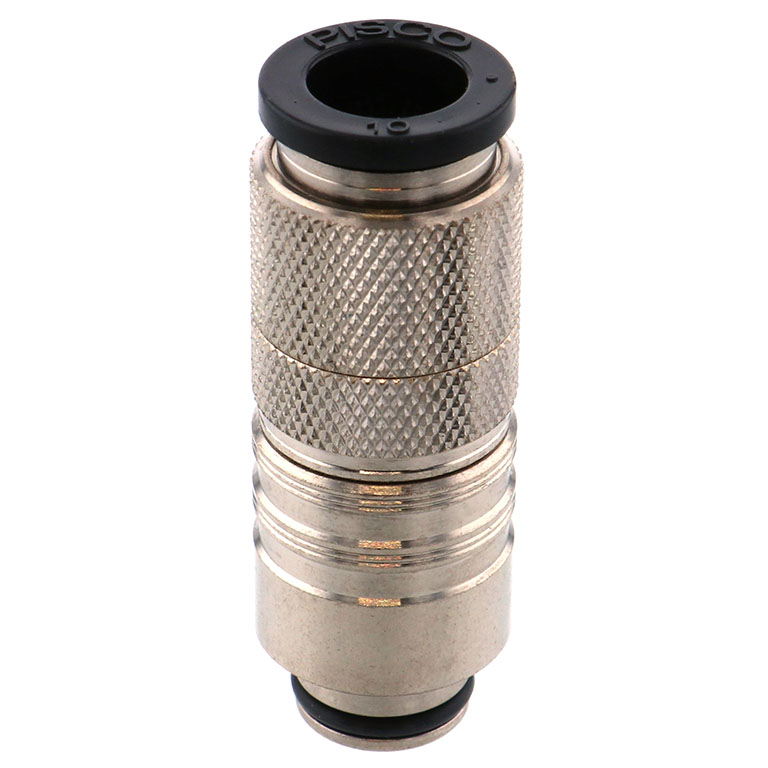

| ASC 止回阀内置 带快速接头直通
|

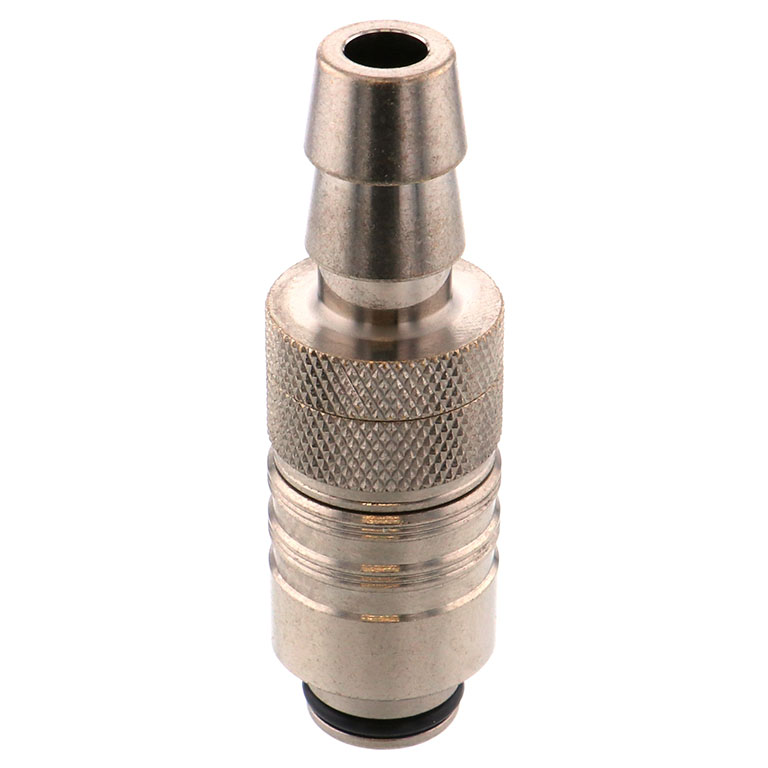

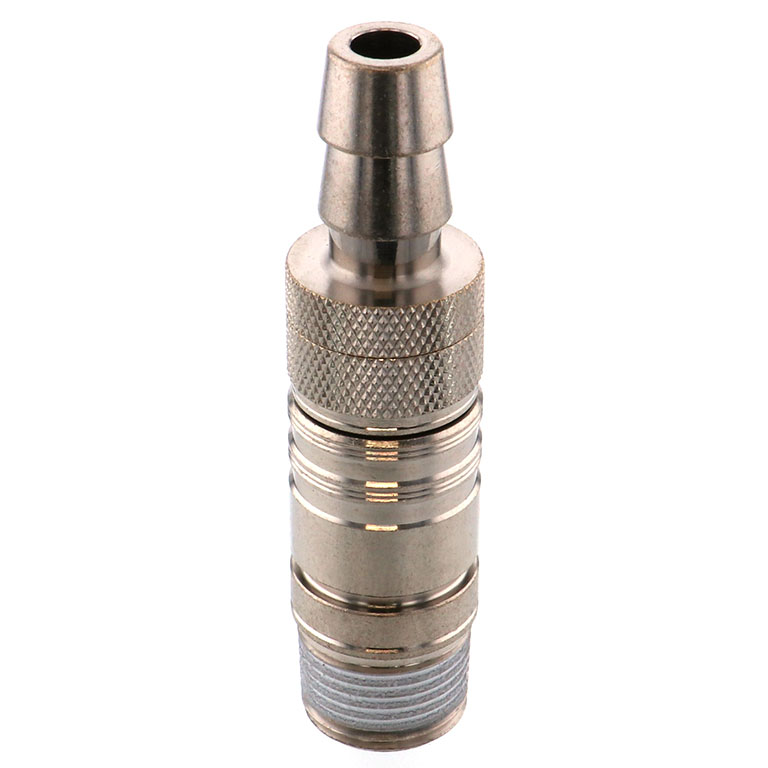

ASC 止回阀内置 管用直通
|

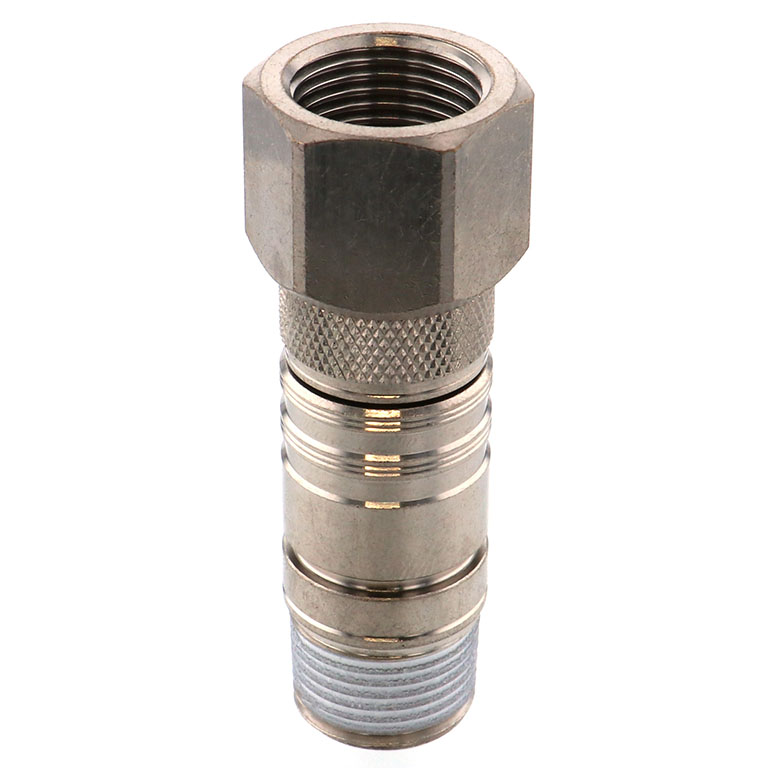

ASC 止回阀内置 内螺纹直通
|

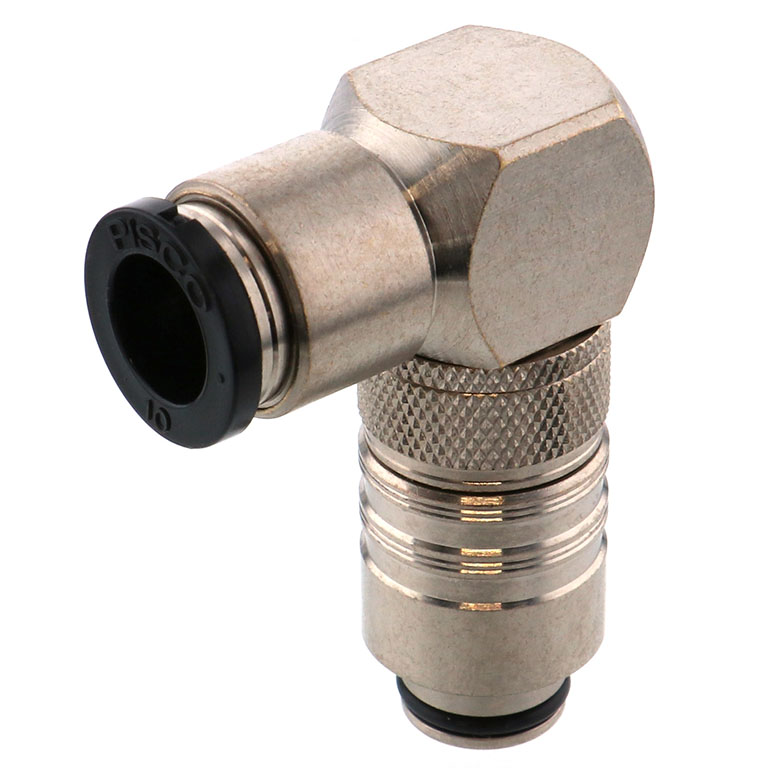

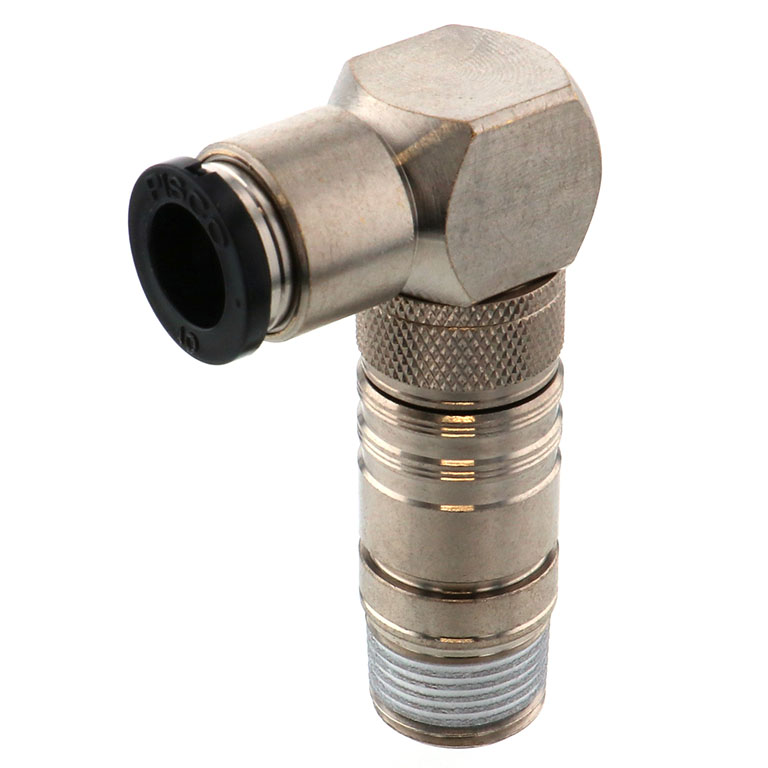

ASL 止回阀内置 快速接头弯头
|
| ASC 止回阀内置 带快速接头直通
|
ASC 止回阀内置 管用直通
|
ASC 止回阀内置 内螺纹直通
|
ASL 止回阀内置 快速接头弯头
|
特 长

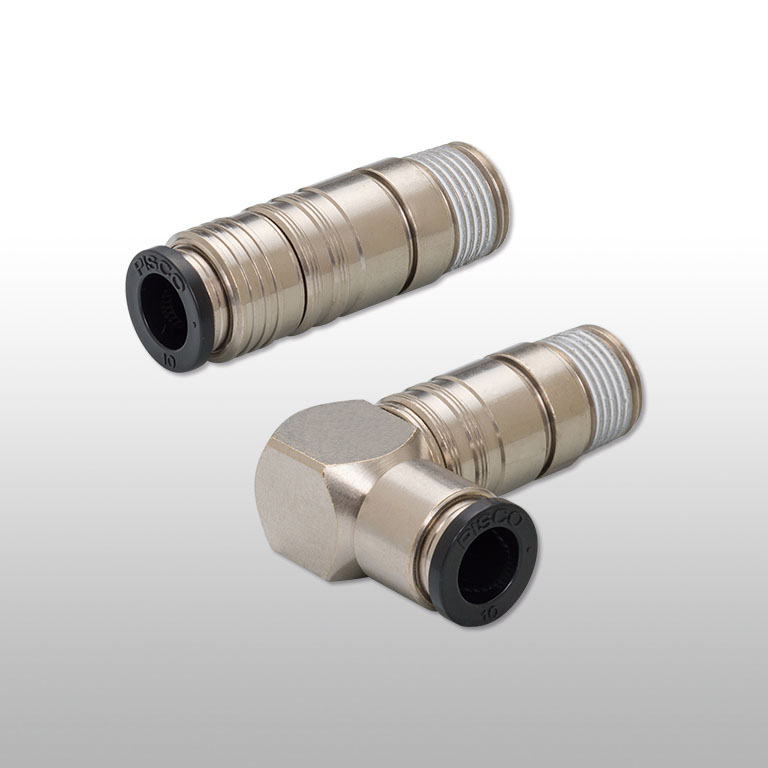

适用于模具冷却的快速接头。
拆除插座部后，模具表面不会有凸起部分。
金属部件为黄铜，密封材料采用了HNBR。
导热油、水（清水）、空气可作为流体使用。
接头部与螺纹部分离。
按照螺纹尺寸预先加工好模具，使用内六角扳手将螺纹部装配于模具后，再将接头部插入便可实现连接。
拆除时，按压弹性套拔出接头部，模具表面不会有凸起部分。
内置断流阀型产品可防止拆下插头时冷却水流出。
规 格
使用流体：空气
| 使用流体 |
空气 |
| 最高使用压力 |
0.9MPa |
| 负压范围 |
-100kPa |
| 使用温度范围 |
0～60℃（不可冻结） |
警告
※）当使用流体为水或导热油时，请务必遵守以下规则。
使用水或导热油时，请把波动压力控制在最大压力范围以下。
可使用未混入杂质或污染物的日本国内自来水。使用其他的水时，请事先进行实机测评确认。
使用水或导热油时，请务必使用插入环（WR）。
使用流体：水
| 使用流体 |
空气、水（清洁的水/有一定条件※） |
| 最高使用压力 |
0.9MPa |
| 使用温度范围 |
0～99℃（不可冻结） |
警告
※）当使用流体为水或导热油时，请务必遵守以下规则。
使用水或导热油时，请把波动压力控制在最大压力范围以下。
可使用未混入杂质或污染物的日本国内自来水。使用其他的水时，请事先进行实机测评确认。
使用水或导热油时，请务必使用插入环（WR）。
使用流体：导热油
| 使用流体 |
导热油（有一定条件※） |
| 最高使用压力 |
0.9MPa |
| 使用温度范围 |
0～120℃（不可冻结） |
警告
※）当使用流体为水或导热油时，请务必遵守以下规则。
使用水或导热油时，请把波动压力控制在最大压力范围以下。
可使用未混入杂质或污染物的日本国内自来水。使用其他的水时，请事先进行实机测评确认。
使用水或导热油时，请务必使用插入环（WR）
适用尺寸
| 管子尺寸（快速接头型） |
|
| 管子外径(mm) |
4, φ6, φ8, φ10, φ12 |
| 管尺寸（倒钩接头型） |
|
| 管子内径 |
1/4", 3/8" |
| 螺纹尺寸 |
|
| 锥管内螺纹(插头) |
Rc1/8, Rc1/4, Rc3/8 |
| 锥管螺纹(插座) |
R1/8, R1/4, R3/8, R1/2 |
|
