金属本体采用了特殊黄铜。提高了对于水的耐腐蚀性。最适用于汽车工业与模具温控行业。
金属 黄铜
特 长
金属本体采用了特殊黄铜。提高了对于水的耐腐蚀性
最适用于汽车工业与模具温控行业.
无需衬套，所以不必担心忘记放入或遗失衬套。
规 格
| 使用流体 |
空气、水、其他化学药剂（有一定条件※1） |
| 最高使用压力 |
以管子的最高使用压力为准 |
| 负压范围 |
-101.3kPa |
| 使用温度范围 |
以管子的使用温度范围为准（不可冻结）※2 |
警告
※1）当使用流体为水或其他液体时，请务必遵守以下规则。
使用水或其他液体时，请把波动压力控制在最大压力范围以下。
可使用未混入杂质或污染物的日本国内自来水。使用其他的水时，请事先进行实机测评确认。
使用空气与水以外的流体前，请先确认是否符合碧士克的规格条件后再进行使用。
警告
※3）从接头结构上来看，使用软管时可能会使产品性能降低。请务必先确认管子的材质后再进行使用。
适用尺寸
| 管子尺寸(外径×内径) |
|
| 毫米(mm) |
φ4×φ2.5, φ6×φ4, φ8×φ5, φ8×φ6, φ10×φ6.5, φ10×φ7.5, φ12×φ8, φ12×φ9, φ16×φ11, φ16×φ13 |
| 螺纹尺寸 |
|
| 锥管螺纹 |
R1/8, R1/4, R3/8, R1/2 |
| 锥管内螺纹 |
Rc1/8, Rc1/4, Rc3/8, Rc1/2 |
形状与价格

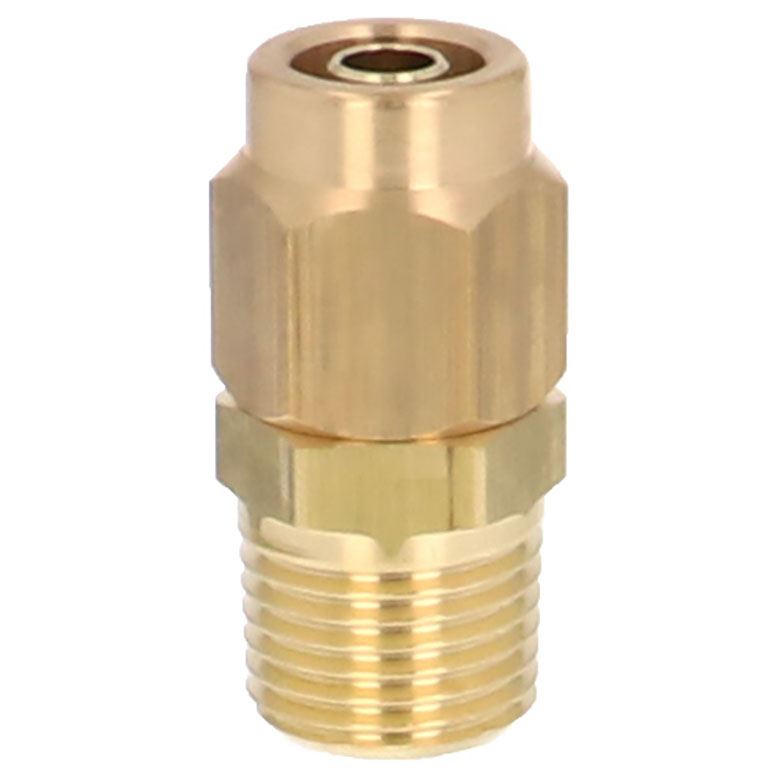

| 压合直通NKC
|

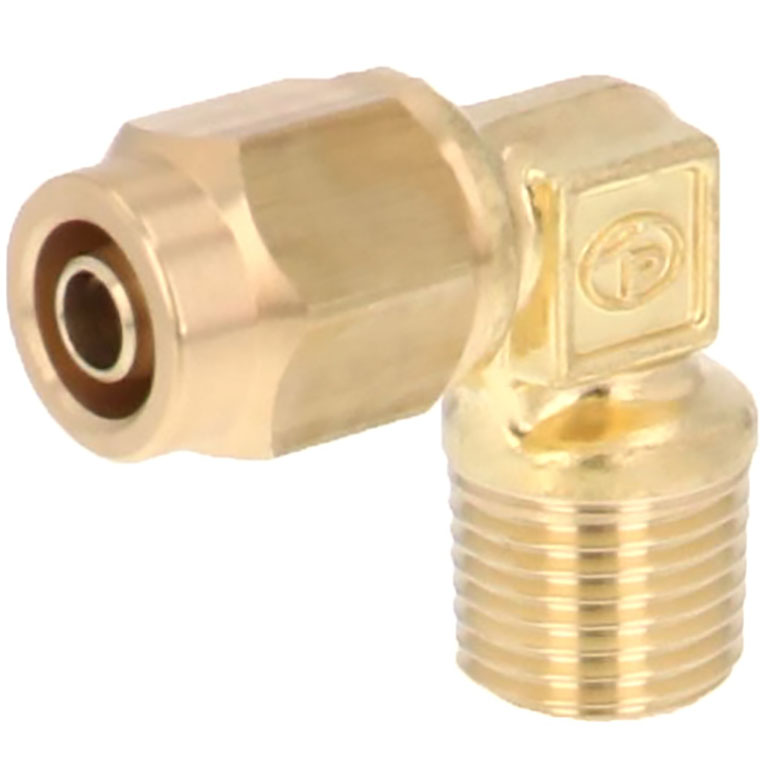

压合弯头NKL
|

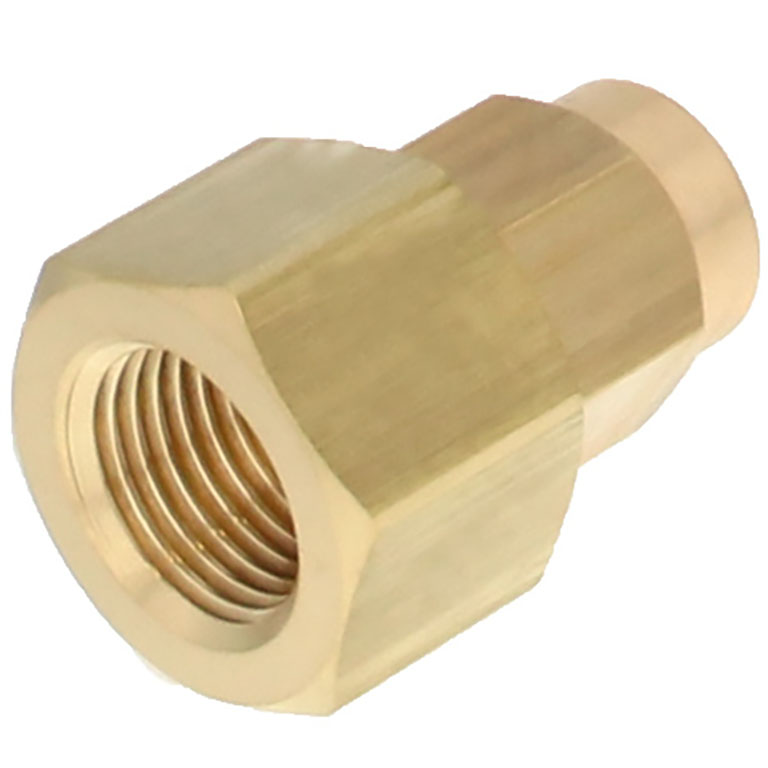

压合内螺纹直通NKCF
|

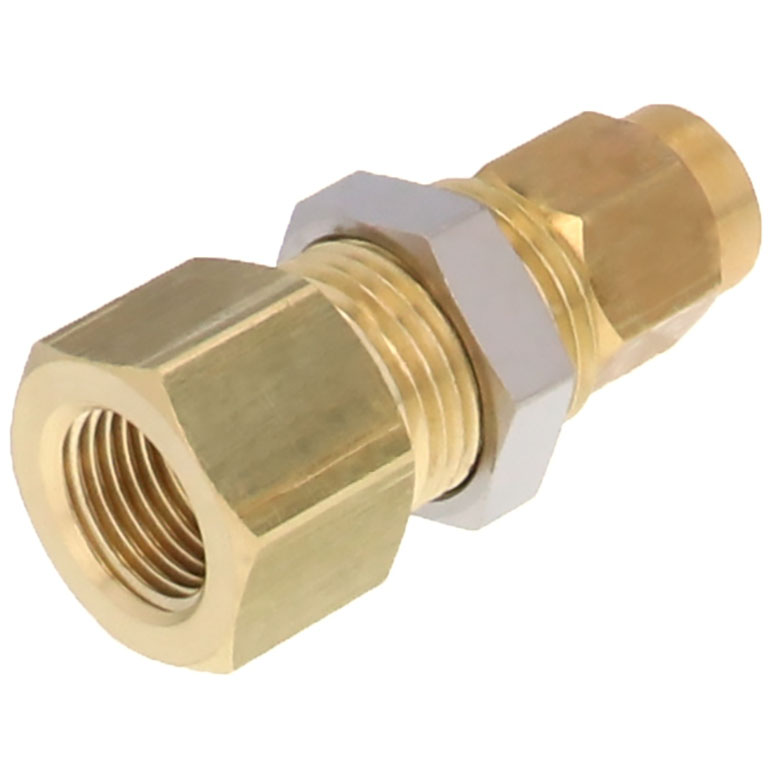

| 嵌板式压合内螺纹直通NKMF
|

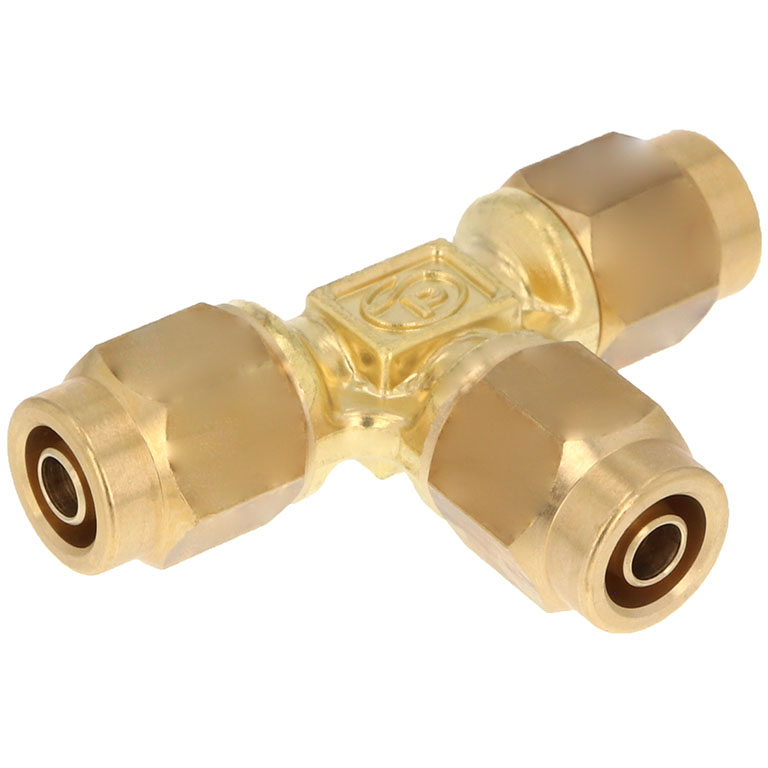

压合T型三通NKE
|

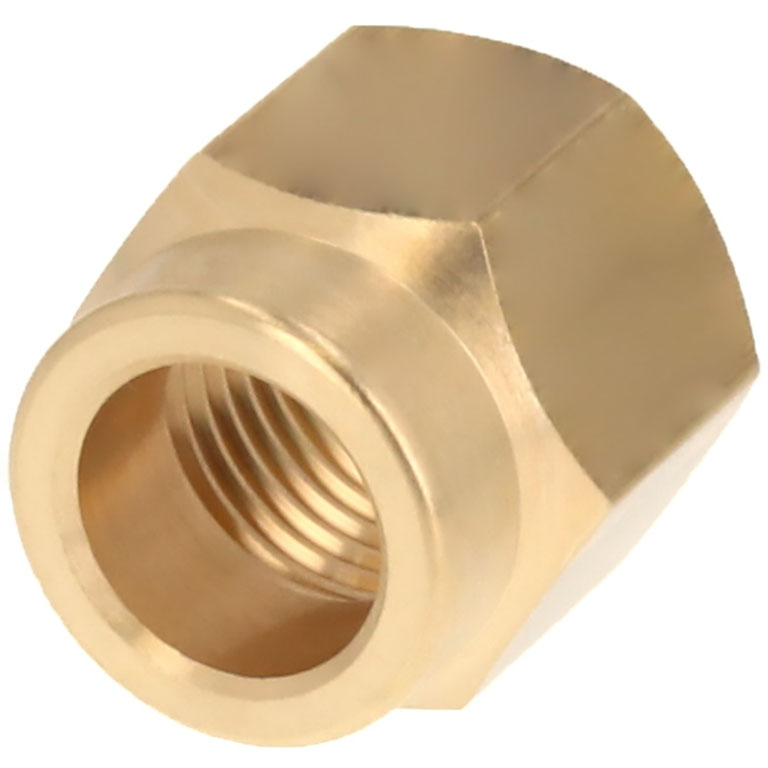

压合螺母NKN
|
个别注意事项
警告
1.使用流体为化学药剂、混合气体时，请先确认管接头的耐化学性后再进行使用。由于有些使用条件可能会导致接头本体破损、管子脱落或泄漏。
注意
1.安装时请注意，锥管螺纹没有进行密封加工。在螺纹部分使用密封带或密封涂料时，请从螺纹的末端留出1.5 ～ 2 个螺牙进行缠绕或涂抹。
2.管接头的耐腐蚀性根据使用环境而变化。担心对所使用设备有影响时，请事先根据使用条件进行评估。
3.由于特殊黄铜未进行表面处理，触碰产品时会沾上皮脂或使用于多湿环境从而导致变色，但是变色不会影响使用性能。

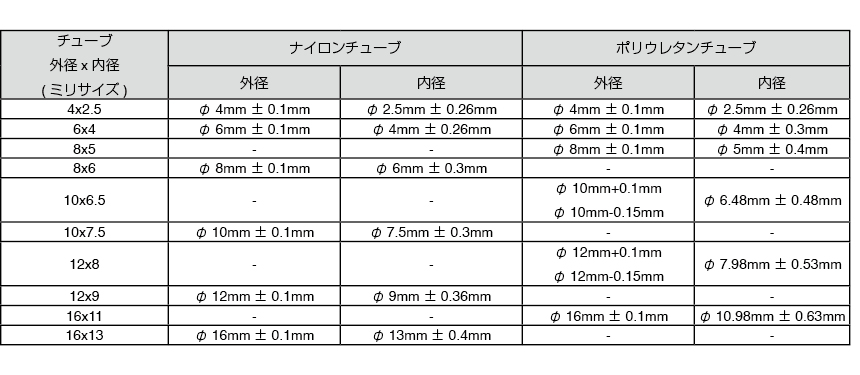

4.使用碧士克以外厂商的管子时，请确认管子的内外径公差是否符合下表的规格条件。
|
